SUSでレースシム用コックピットを製作した話

今回はSUSさんのアルミフレームでレースシム用コックピットを作ったので紹介しようと思います。





SUSとは

SUSとは、SUS株式会社さんが

fa.sus.co.jp

販売しているSUSアルミフレームの事です。主に企業向けですが、個人の方でもお取引できます。



コックピットの詳細



f:id:s-me-0125kw:20190114233027j:plain

全体像

 私はSF40・40シリーズで統一して製作しました。





f:id:s-me-0125kw:20190114233042j:plain

モニターはモニターアームで設置

モニターは以前に買った



hyoromoyashi.hateblo.jp

 を三つそのままつけました。





f:id:s-me-0125kw:20190114233045j:plain

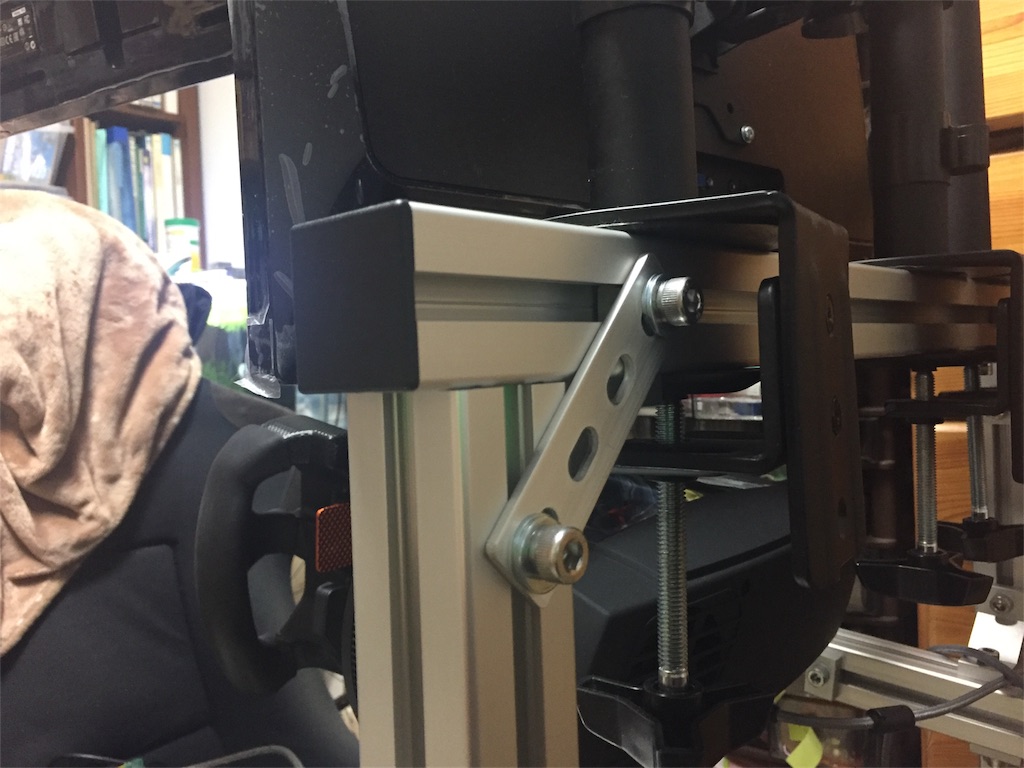

アルミステーで補強

 モニターアームを三つ設置してモニターを展開した時、少し接合面がモニター側にゆがんでしまったのでアルミのステーをホームセンターで買ってきて補強しました。





f:id:s-me-0125kw:20190114233038j:plain

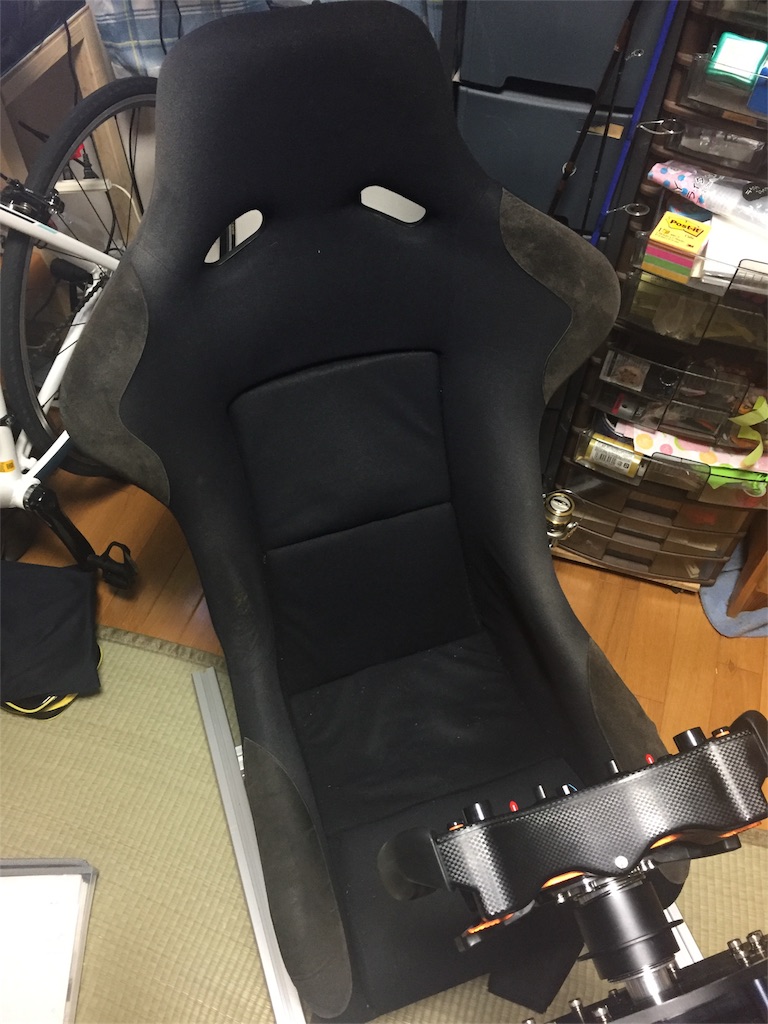

バケットシート



 バケットシートは近所のアップガレージで購入、7800円くらいでした。

item.rakuten.co.jp

形からみておそらくこのシートだと思われます。





f:id:s-me-0125kw:20190114233022j:plain

L字金具で固定

シート本体は元々シートステーを買う予定でしたが、SUSの設計図が悪く部品が足りなかった事と。高さが欲しかったので金物屋で頑丈そうなL字金具でつけました。強度は足りているようです。



フレームの一番底の部分は40・80にしたほうが剛性も出せる上、取り付けも楽かなと思います。





f:id:s-me-0125kw:20190114233035j:plain

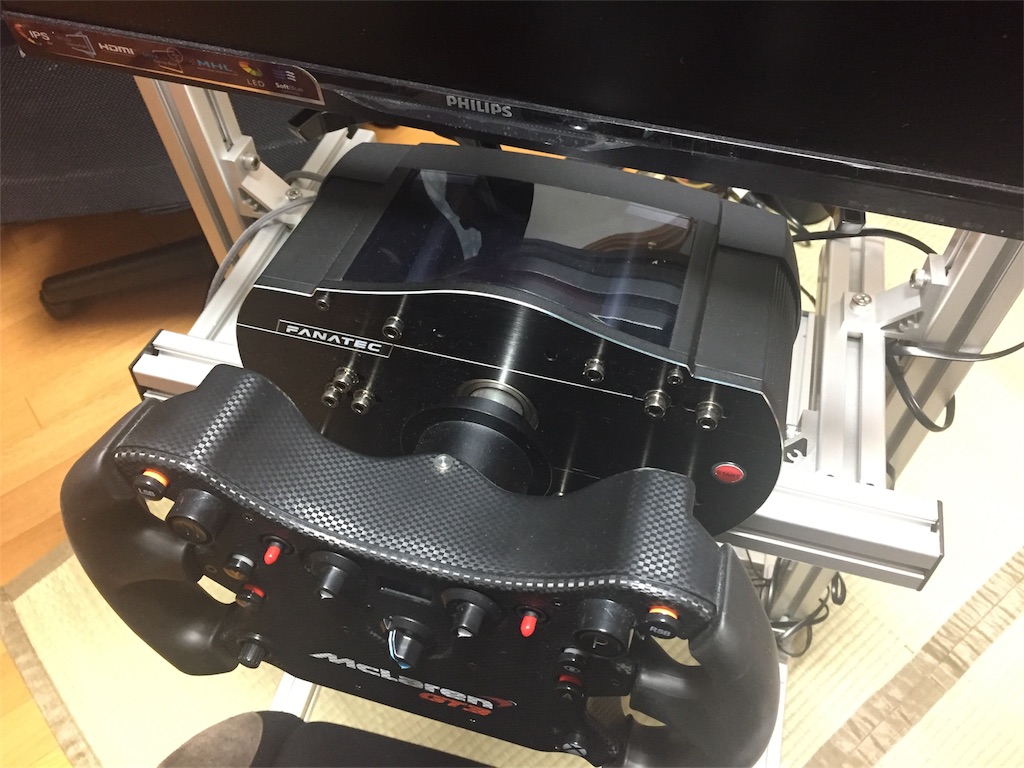

ClubSportWheel V2.5

ホイールベースはFanatecのClub Sport Wheel Base V2.5を導入しました。

hyoromoyashi.hateblo.jp







f:id:s-me-0125kw:20190114233018j:plain

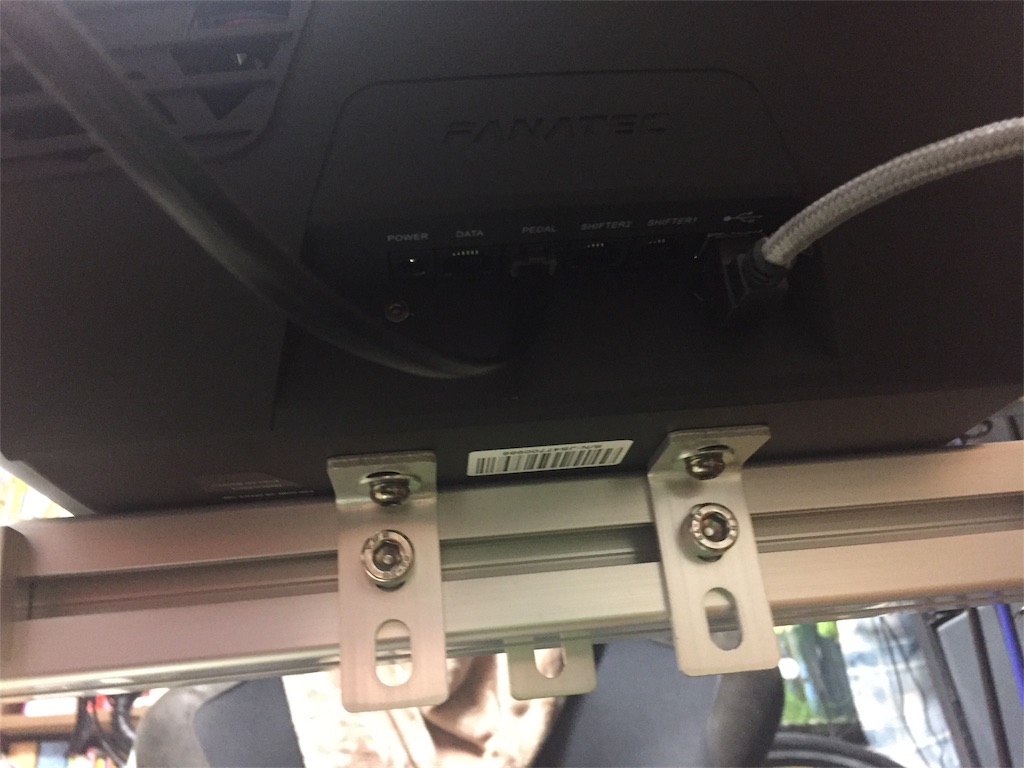

ベースもL字金具で固定

散々悩んだ挙句、ベースもL字金具で固定しました。

本来ならアルミプレートをSUSさんに作ってもらうほうが良いのかもしれませんが、お金に余裕が無かったのでこのような形に落ち着きました。金具でも剛性は足りています。

ベース側のねじ穴はM6ですが、ワッシャーを入れてM8のねじ穴の金具に取り付けました。





f:id:s-me-0125kw:20190114233007j:plain

ベース部分はハードブラケットで本体に固定

ベース部分をコの字形のフレームの上に設置し、それを垂直に立てたフレームにハードブラケットで固定しました。この部分も40・80のほうが良かったかなと後々思いました。40・80のほうがポジション調整の楽さと剛性が出せると思います。





f:id:s-me-0125kw:20190114234532j:plain

底面はラダー構造

底面はラダー構造にして、シートとペダルを設置しました。



f:id:s-me-0125kw:20190114233031j:plain

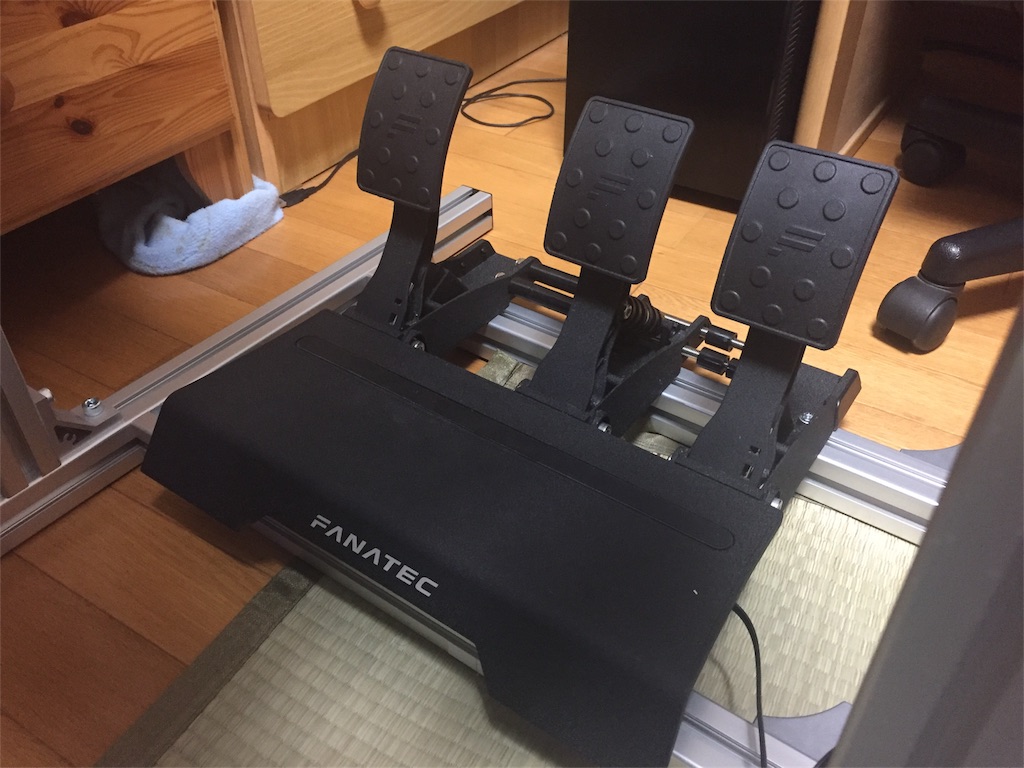

Fanatec CSL Elite Pedals LC

ペダルはFanatecのCSL Elite Pedals LCを設置。



hyoromoyashi.hateblo.jp

 M8ボルトで固定しています。





掛かった費用

費用はフレーム代が大体14000円くらいで、ブラケットやナットやねじなどで6000くらい掛かりました。

バケットシートは約8000円ですのでホイールベース等を除けばコックピット自体は約30000円程度で組む事ができると思います。





使ってみて

いままではキャスター付きの椅子に座ってプレイしていたのでフルブレーキをすると自分が後ろに行ってしまうのでやりづらかったのですが、固定されているとブレーキングも安定しますし、なによりリアル感があって楽しいです。



バケットシートも高級品ではないですが、体にフィットして座りやすく、値段以上の効果かなと思います。



最後になりますが参考にさせて頂いたブログ様をご紹介させて頂きます。ありがとうございました。
